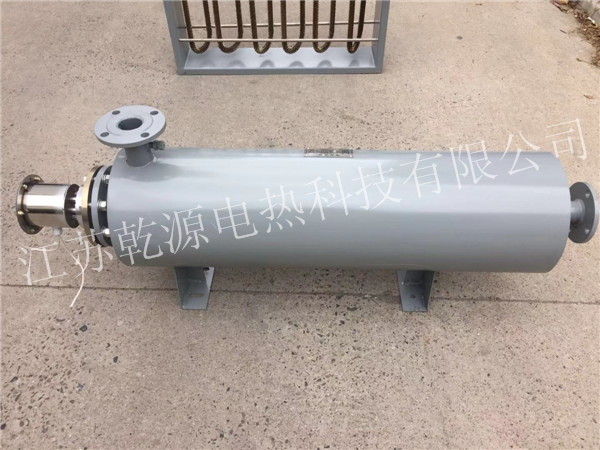

管道电加热器使用说明

2019-12-16 15:45:44

管道电加热器的用途性能、技术参数、工作原理、安装使用及接线方法。

管道加热器厂


用途性能:
1、“PTC”液体管道电加热器(以下简称“PTC”加热器)主要用于:即热式电热水器,厨房宝(生活用热水),太阳能辅助加热,电采暖锅炉,石油管道输送、加热,中央空调热辅,汽车火车燃油、水,仪器仪表加热保温等方面。
2、“PTC”加热器高效节能、绿色环保、安全可靠、水电分离、不怕干烧、使用寿命长、安装方便等优点。

技术参数:
1、工作电压:220V~     220V  3N~
2、额定频率:50HZ
3、承    压:≤0.6Mpa(水、空气或其它气体)
4、接地电阻:≤0.1欧
5、泄漏电流:233VAC   <0.75mA/kw(≤5mA)
6、电器强度:1000V  1min 漏电流≤30mA
7、输入功率偏差:20℃水温  流量10L/min 功率偏差±5%
8、管螺纹接口:3/4
9、4-15kw加热器外型尺寸:宽170mm  高360mm 厚110mm(约)


工作原理:
1、 使用“PTC”陶瓷半导体热敏元件做加热体。
2、 “液体”加热的介质材料:水、油、酒精、超导液等液体。
3、 “管道”示意:液体在管道流动过程中加热,即热式。
以上三个名称的组合“PTC”“液体”“管道”加热器。
4、“PTC”加热器特制的长方体内部空芯,多孔格防锈铝合金制作“板式换热器”。板式换热的作用,加大液体的加热面积,分割、涡流对液体达到快热目的。
5、把两块板换作为过水的管道,“PTC”放在板换的外侧,加热板换内流通的冷水称水外加热,不是把电热管插在水中加热,实现彻底的水电分离。

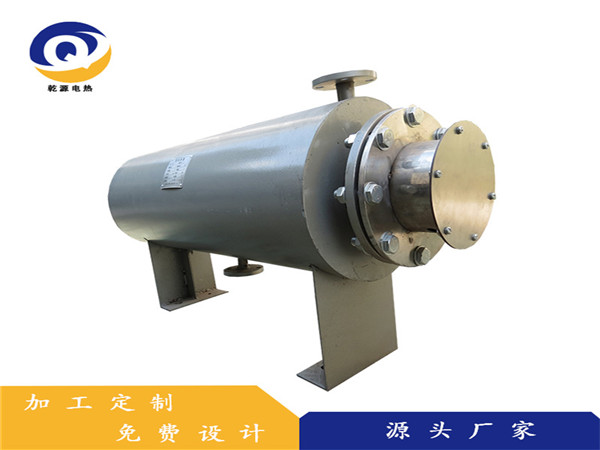

管道加热器厂

 安装使用:
1、 安装管道电加热器时,一定要把加热器竖立装,冷水从下面进入,热水从上出口流出,加热效果好。
2、 横装加热器,要低进高出。
3、 严格上进冷、下出热。特殊情况改向用S型接法即可。
 接线方法:
1、 加热器竖立看上下两端或横看左右两端,各端有一至两捆线,任选一端作零线,另一端作火线。
2、 识别加热器上有几个加热组份,看上下同色线为一组份,三组份同色为三个加热组,6组分同色线为6组份。
3、 一般接法一端作零线(-),另一端作火线(+)
4、 单相接线需要分级起动,把一端导线不分组拧在一起作零线(-),另一端作火线(+),按自己要分几组都可以,如零线6根拧在一起,相对火线6根分2组,即6根÷2=3根/组。分3组,即6根÷3=2根/组(分组起动或分级起动)。
5、 接三相电(380V)但加热器使用电压必须是220V,要三相变压成220V,用三相四线接法,三组火线一组零线(同单相),一端数根全部拧在一起作零线,如6根另一端总数÷3=2,三组分别接三根火线(+)。
六、 注意事项
1、 严禁三相电无零线使用,注意不准用接地线代替零线,加热器工作电压要220V,不准直接使用380V电压,用三相四线接(同上),否则后果自负。
2、 加热器正常工作压0.3公斤以内,本加热器是低压和无压加热器。
3、 严禁使用加热器上进冷,下出热的错误接法。
4、 在安装使用的过程中,不准把水溅到加热器上,进出水口接头确保不渗漏,不慎水漏在加热器上,需烘干或晾干后使用,否则会打火击穿,应随时注意检查。
5、 联接加热器的进出水口、建议用空调不锈钢管或铜塑软管联接,铁件联接不要用力过大、猛,以免折断加热器的进出水口。
