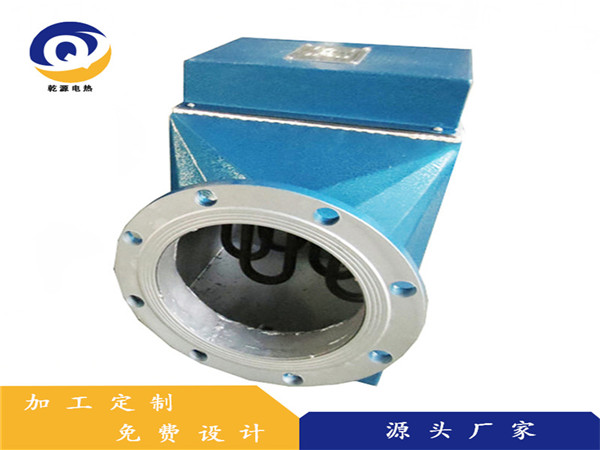

一种防冲击风道电加热器

2020-08-04 07:40:20

一种减振防冲击风道式电加热器,包括风道箱体、减振底板、电加热管、接线盒、空心支撑管,风道箱体位于减振底板上,所述风道箱体左右两侧对应设置有进风口a、出风口b,所述电加热管为U形管结构且设置有45个,所述空心支撑管6设置有90个且均连接在接线盒4的下端面上;风道箱体的上方开有通口c,所述通口c内设置有承载板,承载板的面积小于通口c的面积,所述空心支撑管下端部均连接在承载板5的上端面上,所述电加热管竖直设置在承载板上且电加热管3的上端部一一穿过对应的空心支撑管设置在接线盒内,所述承载板与通口c的侧壁之间设置有密封弹性连接部件,所述承载板通过支撑架与减振底板连接;所述密封弹性连接部件的作用一是能够防止电加热管所产生的热量不易散失达到保温效果,二是不影响风道的振动。

风道电加热器

进一步的,所述密封弹性连接部件为含有耐高温材料的弹性布或具有弹性的玻璃纤维。

电加热管3的上端部均设置有与外界电源相连接的接线柱。

接线盒的侧壁上对称设置有两个方便外界电源插入的接线孔a。本发明通过设置不与风道箱体1直接连接的承载板,使得风道箱体1在振动时不会对承载板上设置的电加热管造成影响,承载板通过支撑架7连接在减振底板上,进一步的减轻风道箱体1振动时对电加热管3的影响,为了防止热量从承载板5与风道箱体1之间的间隙散失,在两者之间的间隙内设置由含有耐高温材料的弹性布或具有弹性的玻璃纤维

所制成的密封弹性连接部件。解决了现有的风道式电加热器中的电加热元件一般都是直接焊装在风道外壳上的,在用过程中,风机的振动会导致电加热元件容易损坏,造成生产成本增加,电加热器的使用寿命降低以及影响生产效率。另外,本发明结构简单,易于实施操作,可广泛推广使用。
